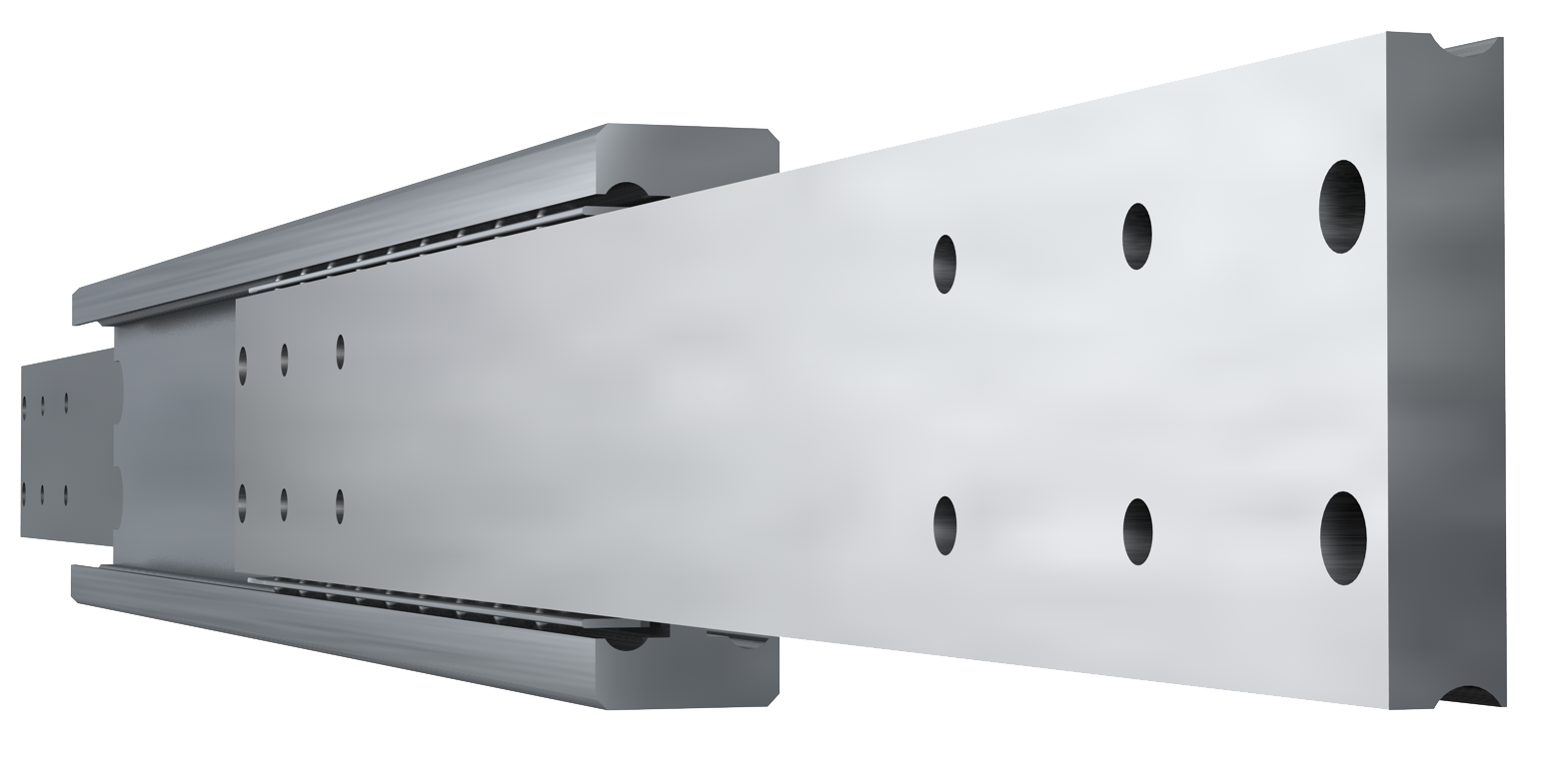

Guida a profilo pieno progettata per applicazioni heavy duty. Questa guida telescopica con design a doppia T è realizzata in acciaio trafilato a freddo e supporta carichi fino a 1050 kg (2314,9 lbs).
Capacità di carico (*LC)
650 – 1050 kg
Altezza
90 mm
Larghezza
36 mm
Fissaggio (lato armadio)
Metallo: M8M10
Legno: –
Fissaggio (lato cassetto)
Metallo: M8M10
Legno: –
| COD. ARTICOLO | LUNGHEZZA | CORSA | PORTATA |
| 13890S01 | 200 mm | 200 mm | 650 kg |
| 13890S02 | 250 mm | 250 mm | 720 kg |
| 13890S03 | 300 mm | 300 mm | 780 kg |
| 13890S04 | 350 mm | 350 mm | 830 kg |
| 13890S05 | 400 mm | 400 mm | 860 kg |
| 13890S06 | 450 mm | 450 mm | 890 kg |
| 13890S07 | 500 mm | 500 mm | 940 kg |
| 13890S08 | 550 mm | 550 mm | 960 kg |
| 13890S09 | 600 mm | 600 mm | 980 kg |
| 13890S10 | 650 mm | 650 mm | 1000 kg |
| 13890S11 | 700 mm | 700 mm | 1030 kg |
| 13890S12 | 750 mm | 750 mm | 1040 kg |
| 13890S13 | 800 mm | 800 mm | 1050 kg |
| 13890S14 | 850 mm | 850 mm | 1045 kg |
| 13890S15 | 900 mm | 900 mm | 1030 kg |
| 13890S16 | 950 mm | 950 mm | 1015 kg |
| 13890S17 | 1000 mm | 1000 mm | 995 kg |
| 13890S18 | 1050 mm | 1050 mm | 980 kg |
| 13890S19 | 1100 mm | 1100 mm | 950 kg |
| 13890S20 | 1150 mm | 1150 mm | 920 kg |
| 13890S21 | 1200 mm | 1200 mm | 900 kg |
I fori svasati sono fori appositamente realizzati per consentire a viti o bulloni di rimanere a filo o al di sotto della superficie del materiale di base della guida. Vengono utilizzati per evitare il contatto tra gli elementi di fissaggio e le parti in movimento all’interno delle nostre guide, garantendo un funzionamento fluido e sicuro.

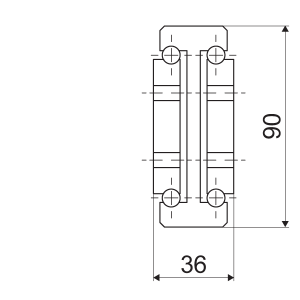

*LC: 650 – 1050 KG
H: 90 MM
W: 36 MM
L: 200 – 1200 MM
T: 200 – 1200 MM
Quando avete una richiesta di design speciale su una guida lineare, potete co-progettarla insieme al nostro reparto di ricerca e sviluppo.
Date un’occhiata al nostro canale Youtube per vedere le funzionalità e le caratteristiche delle nostre guide telescopiche a sfera.
