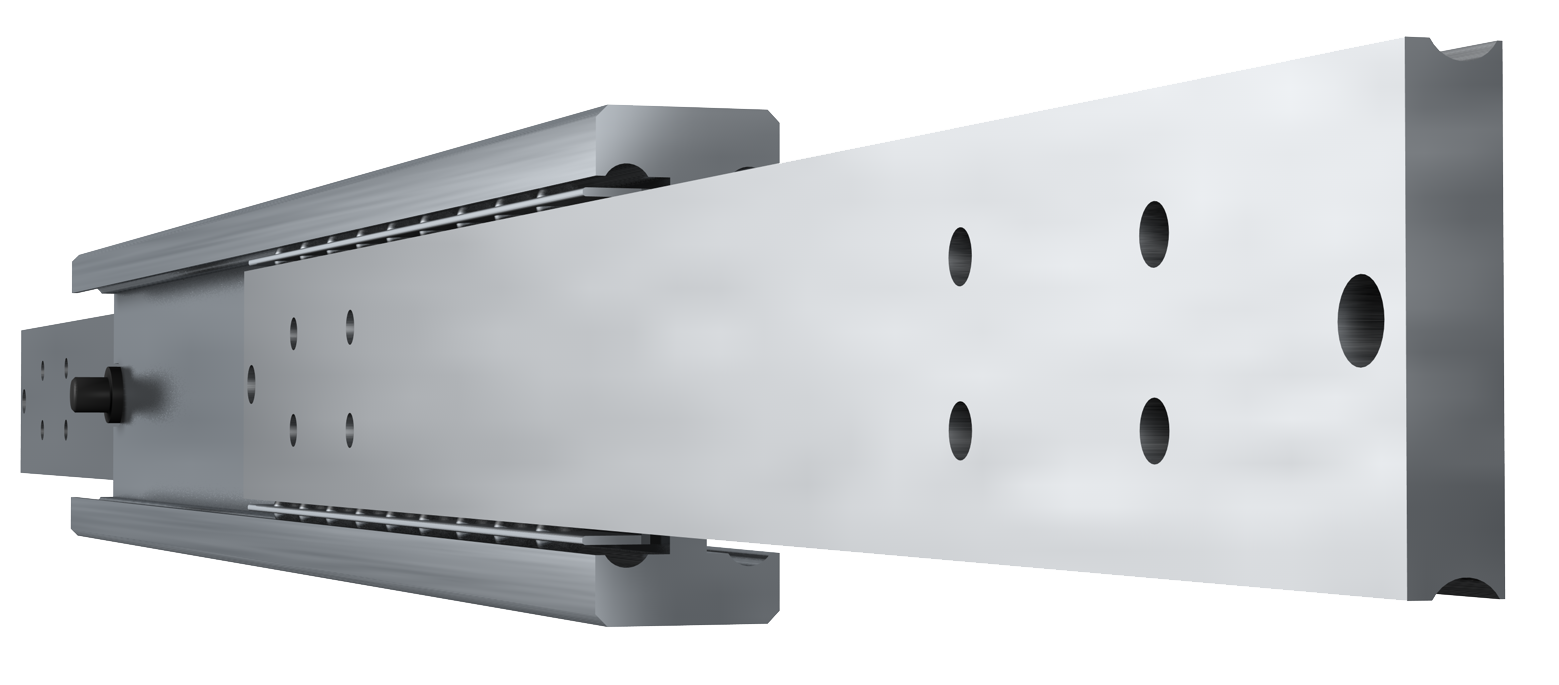

Guida telescopica industriale super heavy duty con design a doppia T, realizzata in acciaio trafilato a freddo. Piste di scorrimento robuste e struttura resistente, ideale per applicazioni industriali. Supporta carichi fino a 880 kg (1940,1 lbs).
Capacità di carico (*LC)
600 – 880 kg
Altezza
80 mm
Larghezza
32 mm
Fissaggio (lato armadio)
Metallo: M8M10
Legno: –
Fissaggio (lato cassetto)
Metallo: M8M10
Legno: –
| COD. ARTICOLO | LUNGHEZZA | CORSA | PORTATA |
| 13880S40 | 200 mm | 200 mm | 600 kg |
| 13880S41 | 250 mm | 250 mm | 620 kg |
| 13880S42 | 300 mm | 300 mm | 640 kg |
| 13880S43 | 350 mm | 350 mm | 680 kg |
| 13880S44 | 400 mm | 400 mm | 720 kg |
| 13880S45 | 450 mm | 450 mm | 760 kg |
| 13880S46 | 500 mm | 500 mm | 790 kg |
| 13880S47 | 550 mm | 550 mm | 830 kg |
| 13880S48 | 600 mm | 600 mm | 850 kg |
| 13880S49 | 650 mm | 650 mm | 860 kg |
| 13880S50 | 700 mm | 700 mm | 865 kg |
| 13880S51 | 750 mm | 750 mm | 875 kg |
| 13880S52 | 800 mm | 800 mm | 880 kg |
| 13880S53 | 850 mm | 850 mm | 870 kg |
| 13880S54 | 900 mm | 900 mm | 860 kg |
| 13880S55 | 950 mm | 950 mm | 850 kg |
| 13880S56 | 1000 mm | 1000 mm | 840 kg |
| 13880S57 | 1050 mm | 1050 mm | 820 kg |
| 13880S58 | 1100 mm | 1100 mm | 800 kg |
| 13880S59 | 1150 mm | 1150 mm | 780 kg |
| 13880S60 | 1200 mm | 1200 mm | 760 kg |
I fori svasati sono fori appositamente realizzati per consentire a viti o bulloni di rimanere a filo o al di sotto della superficie del materiale di base della guida. Vengono utilizzati per evitare il contatto tra gli elementi di fissaggio e le parti in movimento all’interno delle nostre guide, garantendo un funzionamento fluido e sicuro.

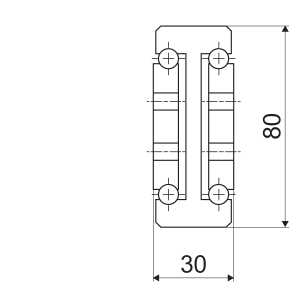

*LC: 600 – 880 KG
H: 80 MM
W: 32 MM
L: 200 – 1200 MM
T: 200 – 1200 MM
Quando avete una richiesta di design speciale su una guida lineare, potete co-progettarla insieme al nostro reparto di ricerca e sviluppo.
Date un’occhiata al nostro canale Youtube per vedere le funzionalità e le caratteristiche delle nostre guide telescopiche a sfera.
