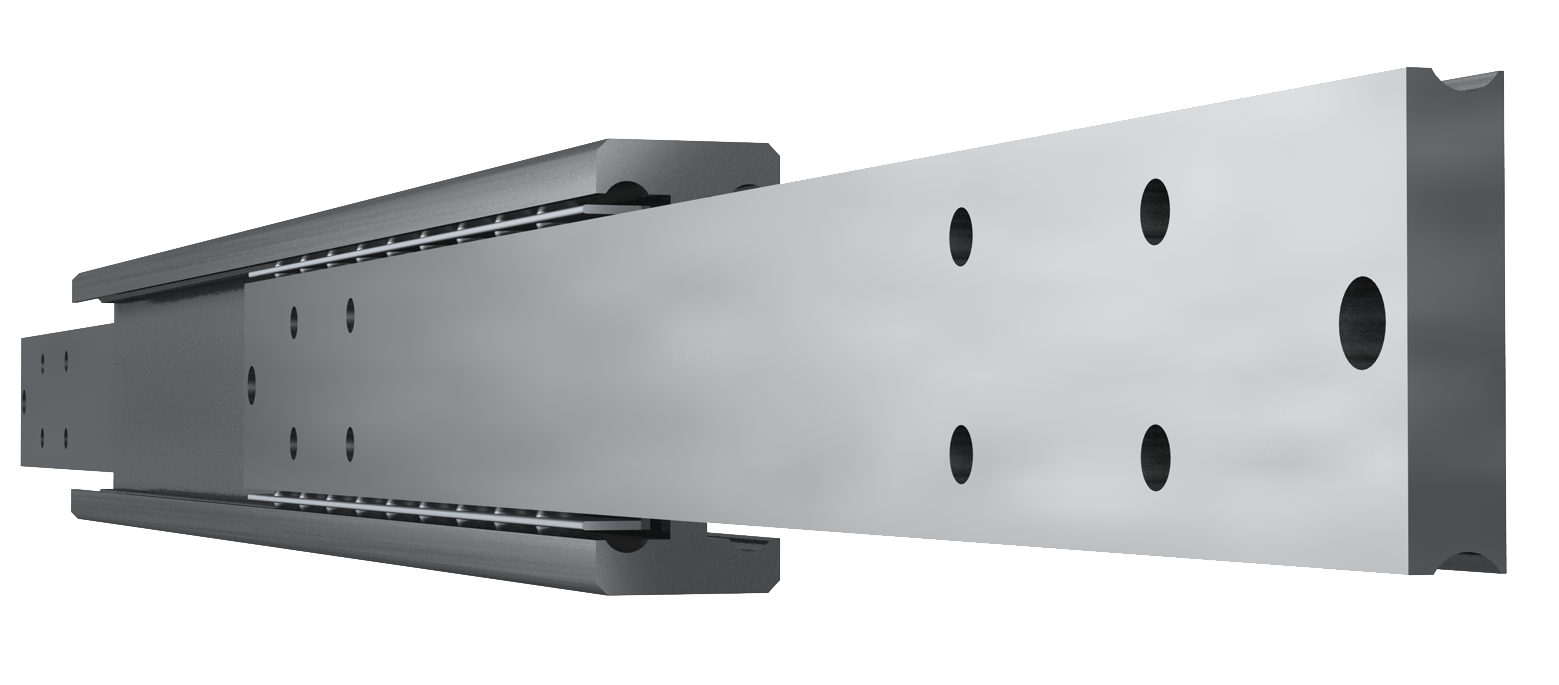

Guida telescopica a sfere extra heavy-duty con profilo pieno, realizzata in acciaio inox. Questa guida con design a doppia T supporta carichi fino a 540 kg (1190,5 lbs).
Capacità di carico (*LC)
427 – 540 kg
Altezza
70 mm
Larghezza
32 mm
Fissaggio (lato armadio)
Metallo: M8M10
Legno: –
Fissaggio (lato cassetto)
Metallo: M8M10
Legno: –
| COD. ARTICOLO | LUNGHEZZA | CORSA | PORTATA |
| 13870S028 | 250 mm | 250 mm | 430 kg |
| 13870S038 | 300 mm | 300 mm | 440 kg |
| 13870S048 | 350 mm | 350 mm | 450 kg |
| 13870S058 | 400 mm | 400 mm | 460 kg |
| 13870S068 | 450 mm | 450 mm | 470 kg |
| 13870S078 | 500 mm | 500 mm | 480 kg |
| 13870S088 | 550 mm | 550 mm | 490 kg |
| 13870S098 | 600 mm | 600 mm | 500 kg |
| 13870S108 | 650 mm | 650 mm | 510 kg |
| 13870S118 | 700 mm | 700 mm | 520 kg |
I fori svasati sono fori appositamente realizzati per consentire a viti o bulloni di rimanere a filo o al di sotto della superficie del materiale di base della guida. Vengono utilizzati per evitare il contatto tra gli elementi di fissaggio e le parti in movimento all’interno delle nostre guide, garantendo un funzionamento fluido e sicuro.
*LC: 427 – 540 KG
H: 70 MM
W: 32 MM
L: 250 – 1200 MM
T: 250 – 1200 MM
Quando avete una richiesta di design speciale su una guida lineare, potete co-progettarla insieme al nostro reparto di ricerca e sviluppo.
