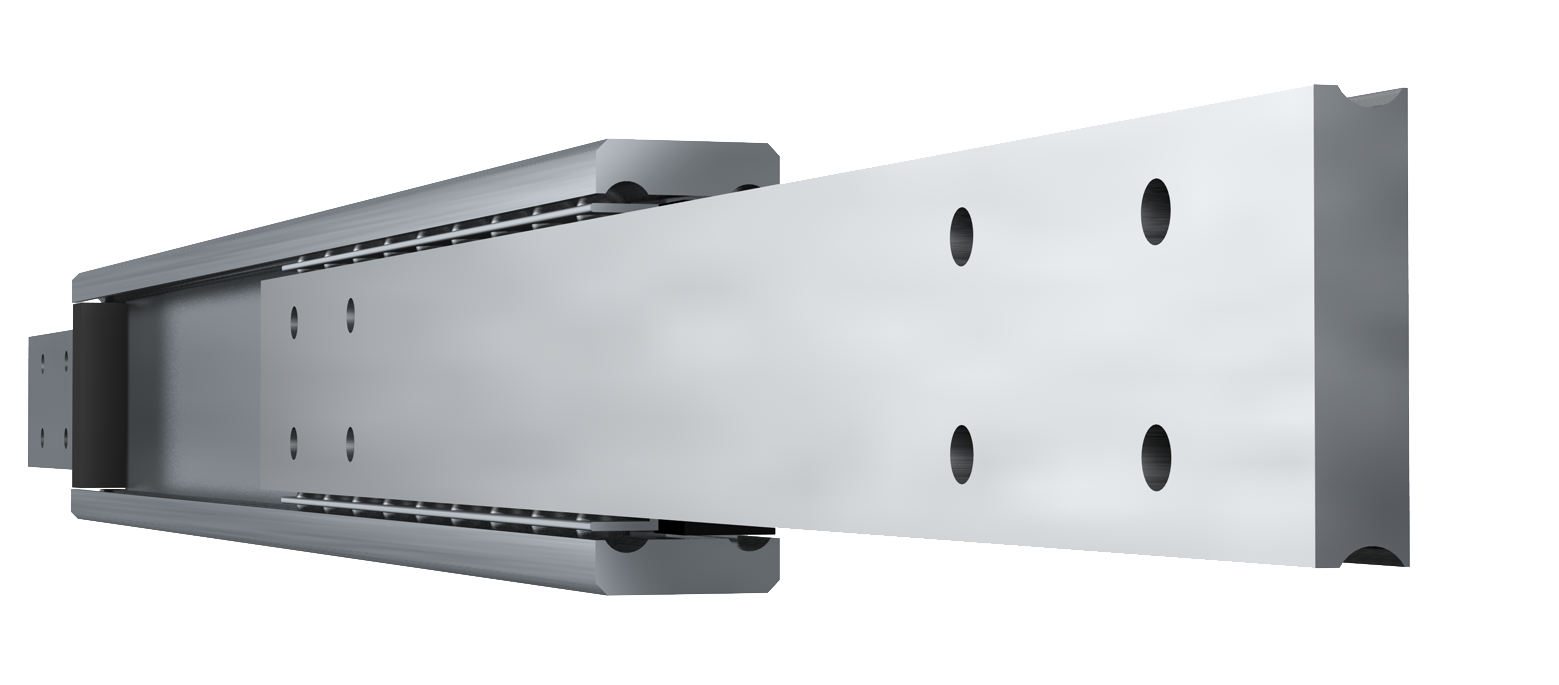

Guida per cassetti con scorrimento bidirezionale, ideale per applicazioni nel settore logistico e di magazzinaggio. Questa guida industriale heavy-duty in acciaio, con design a doppia T, è progettata per carichi elevati e può supportare fino a 700 kg (771,6 lbs).
Capacità di carico (*LC)
610 – 700 kg
Altezza
70 mm
Larghezza
32 mm
Fissaggio (lato armadio)
Metallo: M8
Legno: –
Fissaggio (lato cassetto)
Metallo: M8
Legno: –
| COD. ARTICOLO | LUNGHEZZA | CORSA | PORTATA |
| 13870S05B | 400 mm | 400 mm | 620 kg |
| 13870S06B | 450 mm | 450 mm | 640 kg |
| 13870S07B | 500 mm | 500 mm | 650 kg |
| 13870S08B | 550 mm | 550 mm | 660 kg |
| 13870S09B | 600 mm | 600 mm | 670 kg |
| 13870S10B | 650 mm | 650 mm | 680 kg |
| 13870S11B | 700 mm | 700 mm | 690 kg |
| 13870S12B | 750 mm | 750 mm | 695 kg |
| 13870S13B | 800 mm | 800 mm | 700 kg |
| 13870S14B | 850 mm | 850 mm | 695 kg |
| 13870S15B | 900 mm | 900 mm | 690 kg |
| 13870S16B | 950 mm | 950 mm | 685 kg |
| 13870S17B | 1000 mm | 1000 mm | 680 kg |
| 13870S18B | 1050 mm | 1050 mm | 660 kg |
| 13870S19B | 1100 mm | 1100 mm | 650 kg |
| 13870S20B | 1150 mm | 1150 mm | 630 kg |
| 13870S21B | 1200 mm | 1200 mm | 610 kg |
I fori svasati sono fori appositamente realizzati per consentire a viti o bulloni di rimanere a filo o al di sotto della superficie del materiale di base della guida. Vengono utilizzati per evitare il contatto tra gli elementi di fissaggio e le parti in movimento all’interno delle nostre guide, garantendo un funzionamento fluido e sicuro.

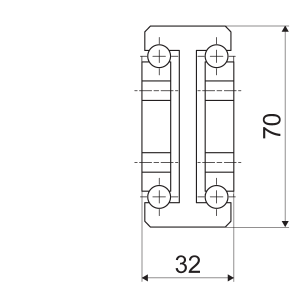

*LC: 610 – 700 KG
H: 70 MM
W: 32 MM
L: 400 – 1200 MM
T: 400 – 1200 MM
