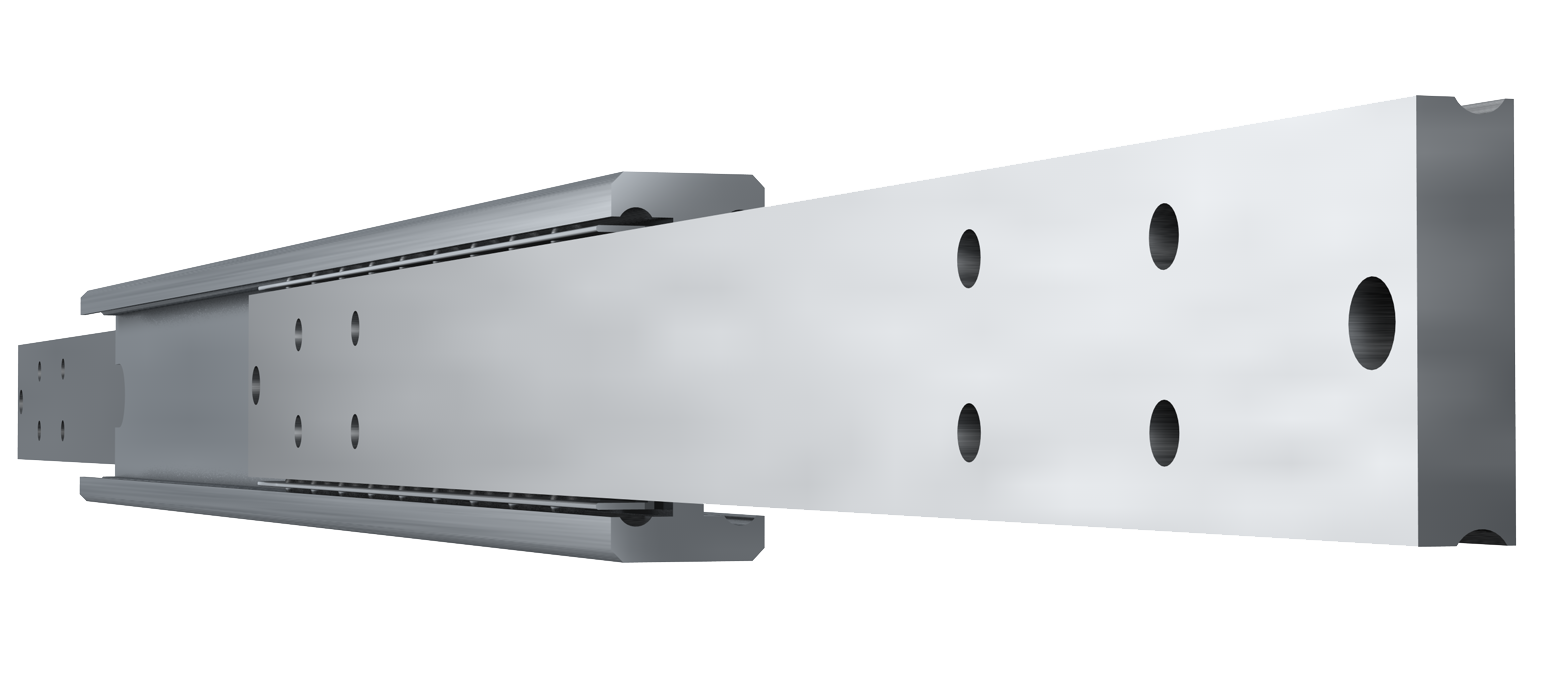

Guida telescopica industriale extra heavy duty con design a doppia T. Realizzata in acciaio trafilato a freddo di alta qualità, garantisce piste di scorrimento robuste. Supporta carichi fino a 600 kg (1322,77 lbs).
Capacità di carico (*LC)
450 – 600 kg
Altezza
60 mm
Larghezza
30 mm
Fissaggio (lato armadio)
Metallo: M8M10
Legno: –
Fissaggio (lato cassetto)
Metallo: M8M10
Legno: –
| COD. ARTICOLO | LUNGHEZZA | CORSA | PORTATA |
| 13860S01 | 200 mm | 200 mm | 450 kg |
| 13860S02 | 250 mm | 250 mm | 470 kg |
| 13860S03 | 300 mm | 300 mm | 480 kg |
| 13860S04 | 350 mm | 350 mm | 490 kg |
| 13860S05 | 400 mm | 400 mm | 500 kg |
| 13860S06 | 450 mm | 450 mm | 520 kg |
| 13860S07 | 500 mm | 500 mm | 530 kg |
| 13860S08 | 550 mm | 550 mm | 550 kg |
| 13860S09 | 600 mm | 600 mm | 560 kg |
| 13860S10 | 650 mm | 650 mm | 570 kg |
| 13860S11 | 700 mm | 700 mm | 580 kg |
| 13860S12 | 750 mm | 750 mm | 590 kg |
| 13860S13 | 800 mm | 800 mm | 600 kg |
| 13860S14 | 850 mm | 850 mm | 590 kg |
| 13860S15 | 900 mm | 900 mm | 580 kg |
| 13860S16 | 950 mm | 950 mm | 570 kg |
| 13860S17 | 1000 mm | 1000 mm | 560 kg |
| 13860S18 | 1050 mm | 1050 mm | 540 kg |
| 13860S19 | 1100 mm | 1100 mm | 520 kg |
| 13860S20 | 1150 mm | 1150 mm | 510 kg |
| 13860S21 | 1200 mm | 1200 mm | 500 kg |
I fori svasati sono fori appositamente realizzati per consentire a viti o bulloni di rimanere a filo o al di sotto della superficie del materiale di base della guida. Vengono utilizzati per evitare il contatto tra gli elementi di fissaggio e le parti in movimento all’interno delle nostre guide, garantendo un funzionamento fluido e sicuro.
*LC: 450 – 600 KG
H: 60 MM
W: 30 MM
L: 200 – 1200 MM
T: 200 – 1200 MM
Quando avete una richiesta di design speciale su una guida lineare, potete co-progettarla insieme al nostro reparto di ricerca e sviluppo.
