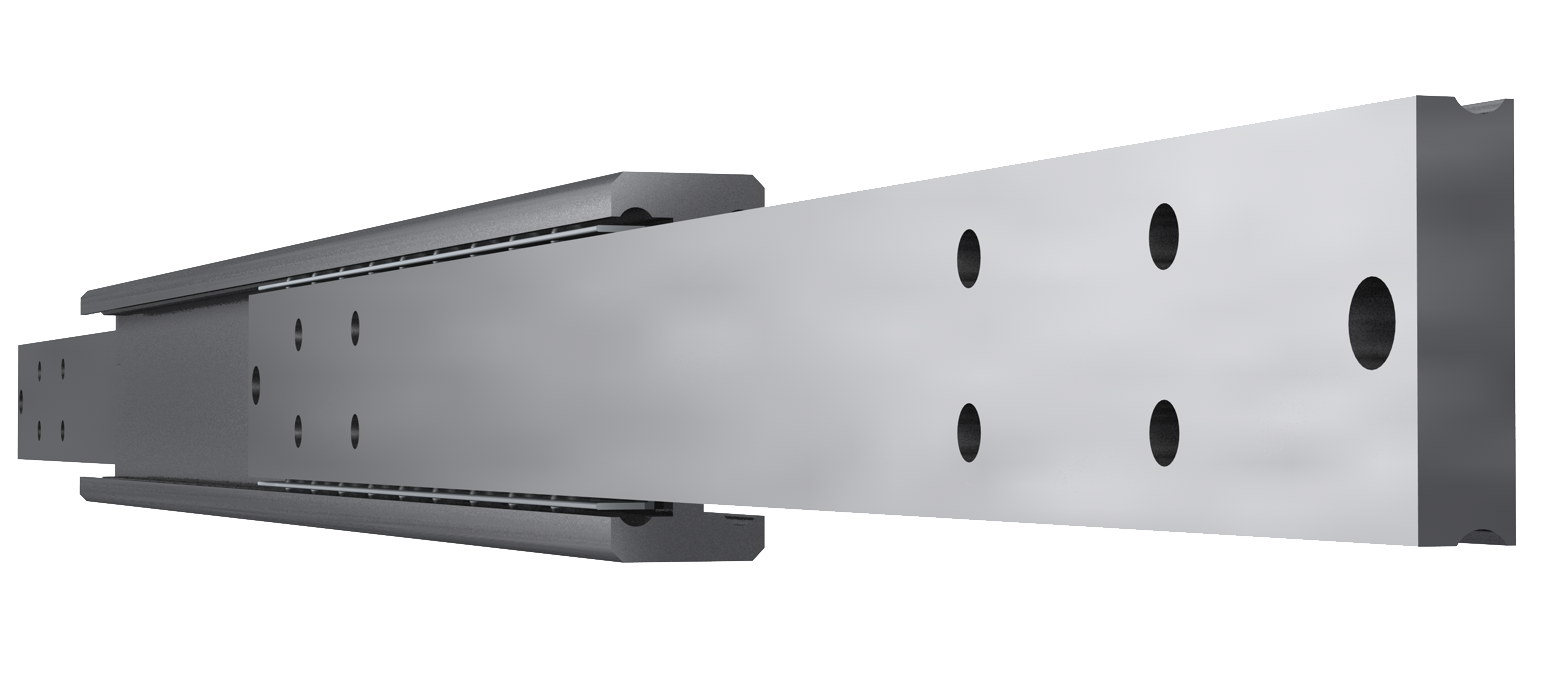

Guida telescopica a sfere in acciaio inox, extra heavy-duty, particolarmente indicata per applicazioni ad alta esposizione alla corrosione. Questa guida con design a doppia T supporta carichi fino a 522 kg (1150,8 lbs).
Capacità di carico (*LC)
315 – 420 kg
Altezza
60 mm
Larghezza
30 mm
Fissaggio (lato armadio)
Metallo: M8M10
Legno: –
Fissaggio (lato cassetto)
Metallo: M8M10
Legno: –
| COD. ARTICOLO | LUNGHEZZA | CORSA | PORTATA |
| 13860S018 | 200 mm | 200 mm | 315 kg |
| 13860S028 | 250 mm | 250 mm | 329 kg |
| 13860S038 | 300 mm | 300 mm | 336 kg |
| 13860S048 | 350 mm | 350 mm | 343 kg |
| 13860S058 | 400 mm | 400 mm | 350 kg |
| 13860S068 | 450 mm | 450 mm | 364 kg |
| 13860S078 | 500 mm | 500 mm | 371 kg |
| 13860S088 | 550 mm | 550 mm | 385 kg |
| 13860S098 | 600 mm | 600 mm | 392 kg |
| 13860S108 | 650 mm | 650 mm | 399 kg |
| 13860S118 | 700 mm | 700 mm | 406 kg |
| 13860S128 | 750 mm | 750 mm | 413 kg |
| 13860S138 | 800 mm | 800 mm | 420 kg |
| 13860S148 | 850 mm | 850 mm | 413 kg |
| 13860S158 | 900 mm | 900 mm | 406 kg |
| 13860S168 | 950 mm | 950 mm | 399 kg |
| 13860S178 | 1000 mm | 1000 mm | 392 kg |
| 13860S188 | 1050 mm | 1050 mm | 378 kg |
| 13860S198 | 1100 mm | 1100 mm | 364 kg |
| 13860S208 | 1150 mm | 1150 mm | 357 kg |
| 13860S218 | 1200 mm | 1200 mm | 350 kg |
I fori svasati sono fori appositamente realizzati per consentire a viti o bulloni di rimanere a filo o al di sotto della superficie del materiale di base della guida. Vengono utilizzati per evitare il contatto tra gli elementi di fissaggio e le parti in movimento all’interno delle nostre guide, garantendo un funzionamento fluido e sicuro.
*LC: 315 – 420 KG
H: 60 MM
W: 30 MM
L: 200 – 1200 MM
T: 200 – 1200 MM
Quando avete una richiesta di design speciale su una guida lineare, potete co-progettarla insieme al nostro reparto di ricerca e sviluppo.
Date un’occhiata al nostro canale Youtube per vedere le funzionalità e le caratteristiche delle nostre guide telescopiche a sfera.
