TR-5618 ULF HD F

TR 5618 ULF HD F

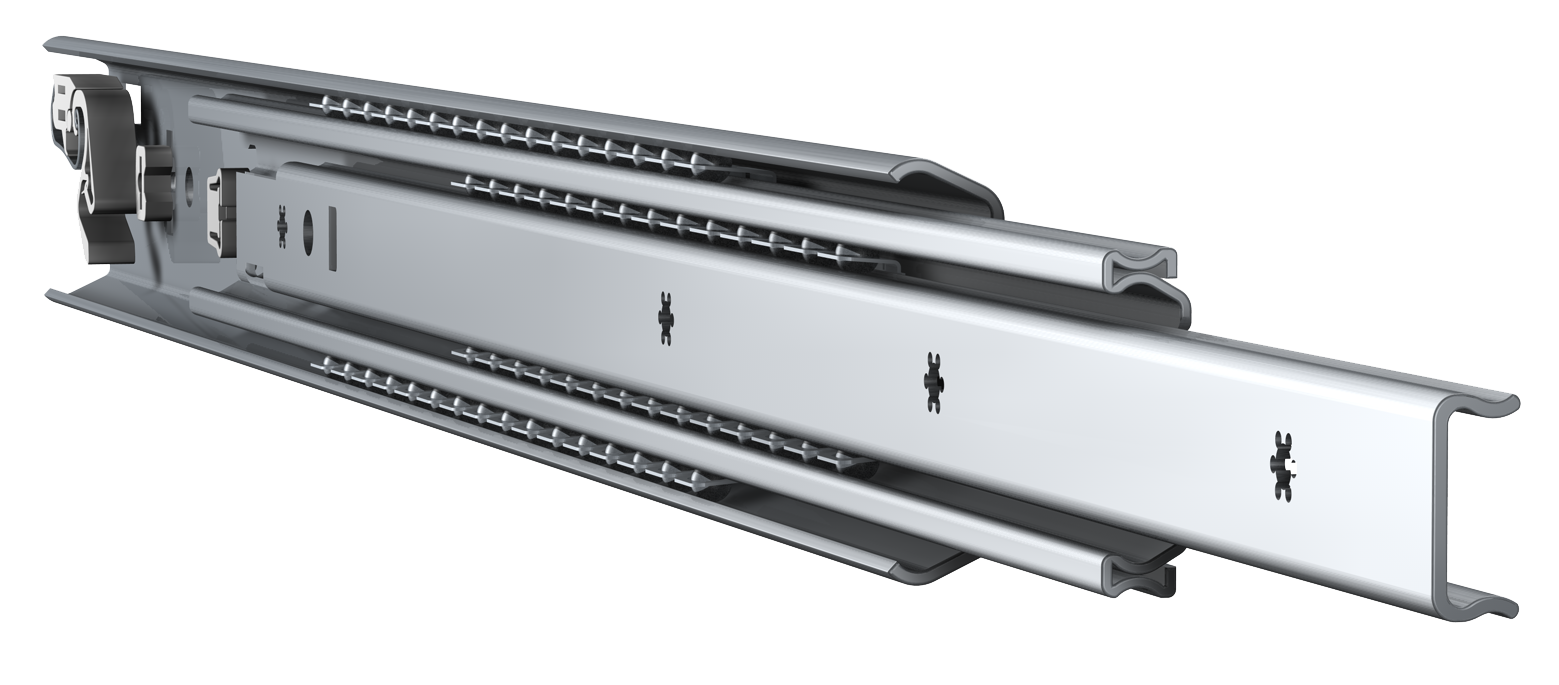

Guida telescopica a sfere a 3 stadi con estensione totale fino al 100% e sistema pull-in di sicurezza. Supporta carichi fino a 129 kg (283,8 lbs) ed è parte della nostra gamma di guide heavy duty.

Specifiche

Capacità di carico (*LC)
94 – 129 kg

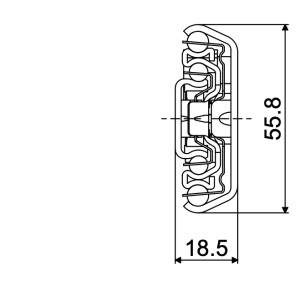

Altezza
55.8 mm
Larghezza
18.5 mm

Fissaggio (lato armadio)
Metallo: M5 / DIN 965 / ISO 7046M5 / DIN 7500M5 / DIN 7991 / ISO 10462
Legno: 5.0 / DIN 7997
Fissaggio (lato cassetto)
Metallo: M4 / DIN 965 / ISO 7046M4 / DIN 7500M4 / DIN 7991 / ISO 10462
Legno: 4.0 / 4.5 / DIN 7997

Informazioni tecniche

COD. ARTICOLO LUNGHEZZA CORSA PORTATA
112S61F 300 mm 285 mm 94 kg
112S62F 350 mm 350 mm 96 kg
112S63F 400 mm 400 mm 97 kg
112S64F 450 mm 450 mm 110 kg
112S65F 500 mm 500 mm 119 kg
112S66F 550 mm 550 mm 118 kg
112S67F 600 mm 600 mm 123 kg
112S68F 700 mm 700 mm 129 kg
112S69F 800 mm 800 mm 121 kg
Caratteristiche

Rientro assistito

La funzione di rientro assistito di una guida telescopica consente al cassetto di chiudersi automaticamente una volta raggiunta la posizione di quasi chiusura. Questa caratteristica migliora l’estetica mantenendo il cassetto ben chiuso e contribuisce a proteggere il contenuto da polvere e danni.

Fissaggi

Fori svasati

I fori svasati sono fori appositamente realizzati per consentire a viti o bulloni di rimanere a filo o al di sotto della superficie del materiale di base della guida. Vengono utilizzati per evitare il contatto tra gli elementi di fissaggio e le parti in movimento all’interno delle nostre guide, garantendo un funzionamento fluido e sicuro.

Fissaggi

Schema di foratura da 32 mm

Caratteristiche

*LC: 94 – 129 KG
H: 55.8 MM
W: 18.5 MM
L: 300 – 800 MM
T: 285 – 800 MM
