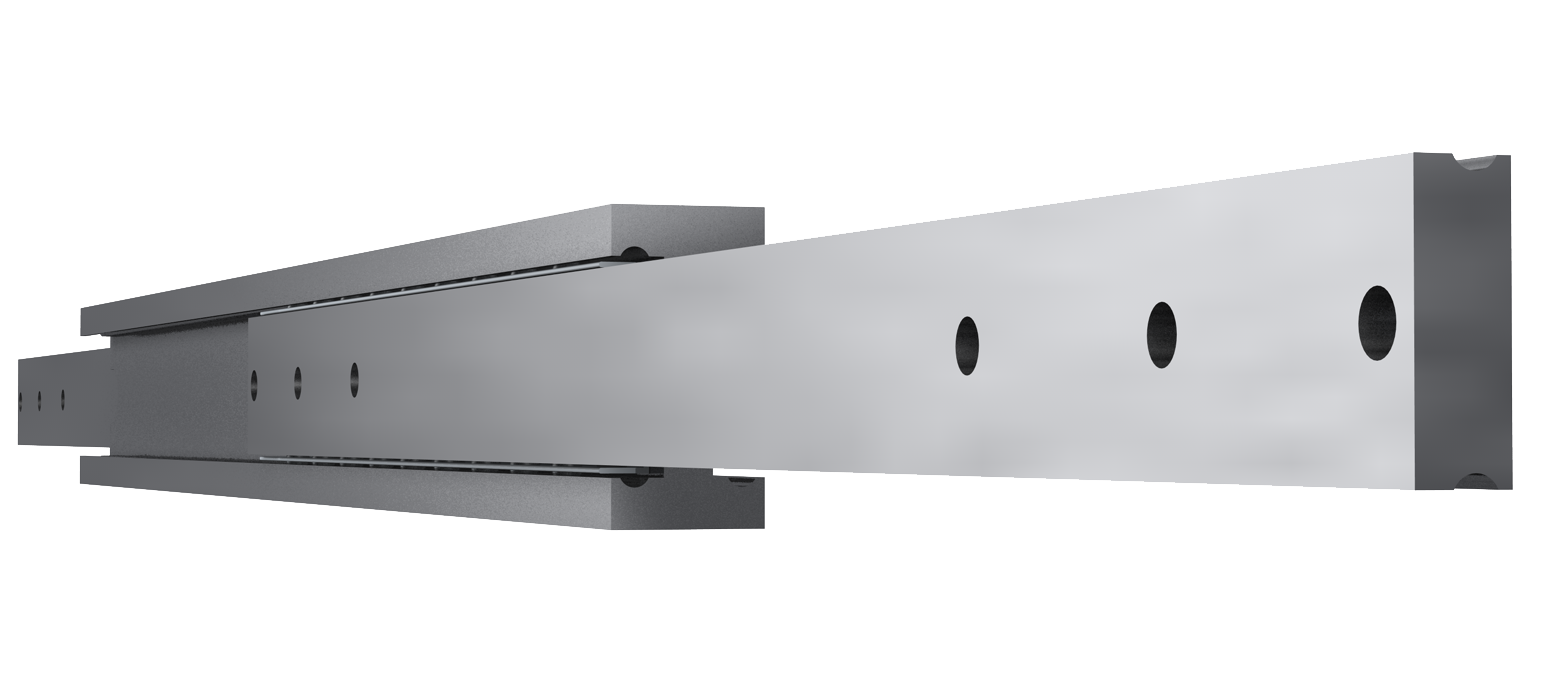

Questa guida telescopica extra heavy duty con design a doppia T in acciaio inox ha una capacità di carico massima di 245 kg (540,1 lbs). Progettata per applicazioni ad alta corrosione.
Capacità di carico (*LC)
126 – 245 kg
Altezza
50 mm
Larghezza
30 mm
Fissaggio (lato armadio)
Metallo: M8
Legno: –
Fissaggio (lato cassetto)
Metallo: M8
Legno: –
| COD. ARTICOLO | LUNGHEZZA | CORSA | PORTATA |
| 13840S018 | 200 mm | 200 mm | 189 kg |
| 13840S028 | 250 mm | 250 mm | 196 kg |
| 13840S038 | 300 mm | 300 mm | 203 kg |
| 13840S048 | 350 mm | 350 mm | 210 kg |
| 13840S058 | 400 mm | 400 mm | 217 kg |
| 13840S068 | 450 mm | 450 mm | 224 kg |
| 13840S078 | 500 mm | 500 mm | 231 kg |
| 13840S088 | 550 mm | 550 mm | 245 kg |
| 13840S098 | 600 mm | 600 mm | 238 kg |
| 13840S108 | 650 mm | 650 mm | 224 kg |
| 13840S118 | 700 mm | 700 mm | 210 kg |
| 13840S128 | 750 mm | 750 mm | 203 kg |
| 13840S138 | 800 mm | 800 mm | 196 kg |
| 13840S148 | 850 mm | 850 mm | 189 kg |
| 13840S158 | 900 mm | 900 mm | 175 kg |
| 13840S168 | 950 mm | 950 mm | 161 kg |
| 13840S178 | 1000 mm | 1000 mm | 154 kg |
| 13840S188 | 1050 mm | 1050 mm | 147 kg |
| 13840S198 | 1100 mm | 1100 mm | 140 kg |
| 13840S208 | 1150 mm | 1150 mm | 133 kg |
| 13840S218 | 1200 mm | 1200 mm | 126 kg |
I fori svasati sono fori appositamente realizzati per consentire a viti o bulloni di rimanere a filo o al di sotto della superficie del materiale di base della guida. Vengono utilizzati per evitare il contatto tra gli elementi di fissaggio e le parti in movimento all’interno delle nostre guide, garantendo un funzionamento fluido e sicuro.
*LC: 126 – 245 KG
H: 50 MM
W: 30 MM
L: 200 – 1200 MM
T: 200 – 1200 MM
Quando avete una richiesta di design speciale su una guida lineare, potete co-progettarla insieme al nostro reparto di ricerca e sviluppo.
Date un’occhiata al nostro canale Youtube per vedere le funzionalità e le caratteristiche delle nostre guide telescopiche a sfera.
