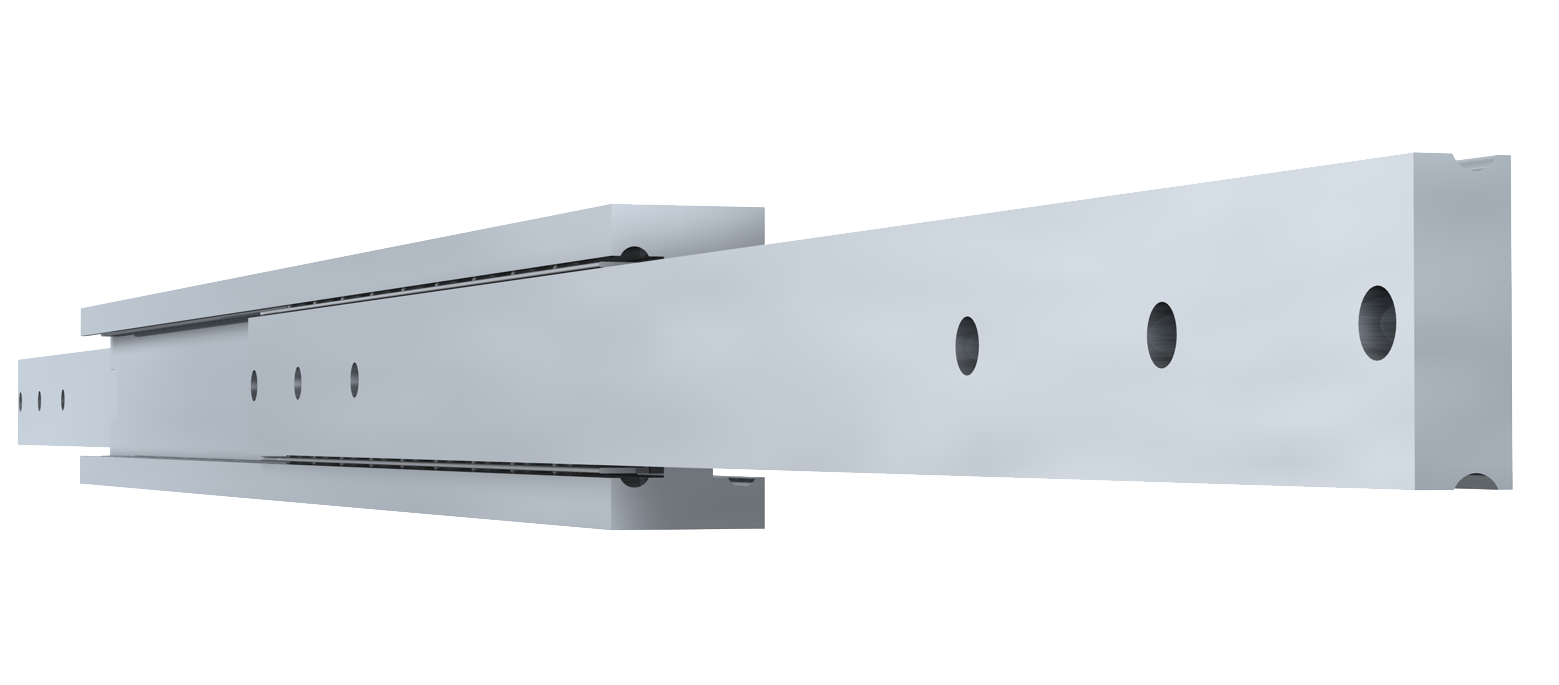

Guida telescopica extra heavy-duty con design a doppia T e capacità di carico fino a 180 kg (396,8 lbs). Questa guida a profilo pieno è realizzata in alluminio ed è progettata per affrontare qualsiasi impiego gravoso, anche in ambienti difficili, all’aperto o umidi.
Capacità di carico (*LC)
110 – 180 kg
Altezza
50 mm
Larghezza
30 mm
Fissaggio (lato armadio)
Metallo: M8
Legno: –
Fissaggio (lato cassetto)
Metallo: M8
Legno: –
| COD. ARTICOLO | LUNGHEZZA | CORSA | PORTATA |
| 13850S017 | 200 mm | 200 mm | 110 kg |
| 13850S027 | 250 mm | 250 mm | 120 kg |
| 13850S037 | 300 mm | 300 mm | 130 kg |
| 13850S047 | 350 mm | 350 mm | 140 kg |
| 13850S057 | 400 mm | 400 mm | 150 kg |
| 13850S067 | 450 mm | 450 mm | 160 kg |
| 13850S077 | 500 mm | 500 mm | 170 kg |
| 13850S087 | 550 mm | 550 mm | 180 kg |
| 13850S097 | 600 mm | 600 mm | 175 kg |
| 13850S107 | 650 mm | 650 mm | 170 kg |
| 13850S117 | 700 mm | 700 mm | 165 kg |
| 13850S127 | 750 mm | 750 mm | 160 kg |
| 13850S137 | 800 mm | 800 mm | 155 kg |
| 13850S147 | 850 mm | 850 mm | 150 kg |
| 13850S157 | 900 mm | 900 mm | 145 kg |
| 13850S167 | 950 mm | 950 mm | 140 kg |
| 13850S177 | 1000 mm | 1000 mm | 135 kg |
| 13850S187 | 1050 mm | 1050 mm | 130 kg |
| 13850S197 | 1100 mm | 1100 mm | 125 kg |
| 13850S207 | 1150 mm | 1150 mm | 120 kg |
| 13850S217 | 1200 mm | 1200 mm | 115 kg |
I fori svasati sono fori appositamente realizzati per consentire a viti o bulloni di rimanere a filo o al di sotto della superficie del materiale di base della guida. Vengono utilizzati per evitare il contatto tra gli elementi di fissaggio e le parti in movimento all’interno delle nostre guide, garantendo un funzionamento fluido e sicuro.
*LC: 110 – 180 KG
H: 50 MM
W: 30 MM
L: 200 – 1200 MM
T: 200 – 1200 MM
Quando avete una richiesta di design speciale su una guida lineare, potete co-progettarla insieme al nostro reparto di ricerca e sviluppo.
