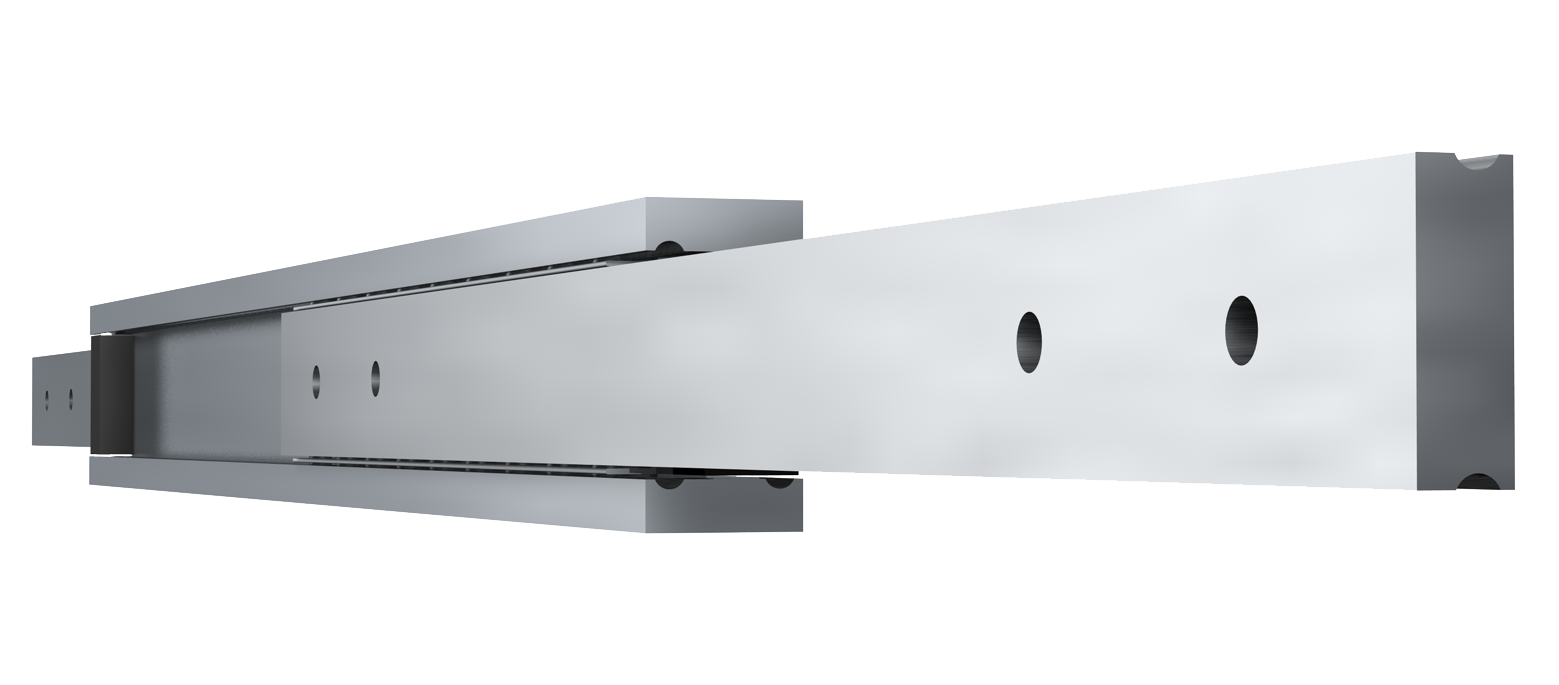

Guida telescopica BILEX con design a doppia T, molto robusta e compatta, con scorrimento bidirezionale, ideale per armadi in cui il cassetto deve essere accessibile da entrambi i lati. Realizzata in acciaio trafilato a freddo di alta qualità, supporta carichi fino a 420 kg (925,9 lbs).
Capacità di carico (*LC)
290 – 420 kg
Altezza
50 mm
Larghezza
30 mm
Fissaggio (lato armadio)
Metallo: M8
Legno: –
Fissaggio (lato cassetto)
Metallo: M8
Legno: –
| COD. ARTICOLO | LUNGHEZZA | CORSA | PORTATA |
| 13850S01B | 200 mm | 200 mm | 340 kg |
| 13850S02B | 250 mm | 250 mm | 350 kg |
| 13850S03B | 300 mm | 300 mm | 360 kg |
| 13850S04B | 350 mm | 350 mm | 370 kg |
| 13850S05B | 400 mm | 400 mm | 380 kg |
| 13850S06B | 450 mm | 450 mm | 390 kg |
| 13850S07B | 500 mm | 500 mm | 400 kg |
| 13850S08B | 550 mm | 550 mm | 410 kg |
| 13850S09B | 600 mm | 600 mm | 420 kg |
| 13850S10B | 650 mm | 650 mm | 410 kg |
| 13850S11B | 700 mm | 700 mm | 400 kg |
| 13850S12B | 750 mm | 750 mm | 390 kg |
| 13850S13B | 800 mm | 800 mm | 380 kg |
| 13850S14B | 850 mm | 850 mm | 370 kg |
| 13850S15B | 900 mm | 900 mm | 360 kg |
| 13850S16B | 950 mm | 950 mm | 350 kg |
| 13850S17B | 1000 mm | 1000 mm | 340 kg |
| 13850S18B | 1050 mm | 1050 mm | 330 kg |
| 13850S19B | 1100 mm | 1100 mm | 320 kg |
| 13850S20B | 1150 mm | 1150 mm | 310 kg |
| 13850S21B | 1200 mm | 1200 mm | 290 kg |
I fori svasati sono fori appositamente realizzati per consentire a viti o bulloni di rimanere a filo o al di sotto della superficie del materiale di base della guida. Vengono utilizzati per evitare il contatto tra gli elementi di fissaggio e le parti in movimento all’interno delle nostre guide, garantendo un funzionamento fluido e sicuro.
*LC: 290 – 420 KG
H: 50 MM
W: 30 MM
L: 200 – 1200 MM
T: 200 – 1200 MM
Quando avete una richiesta di design speciale su una guida lineare, potete co-progettarla insieme al nostro reparto di ricerca e sviluppo.
