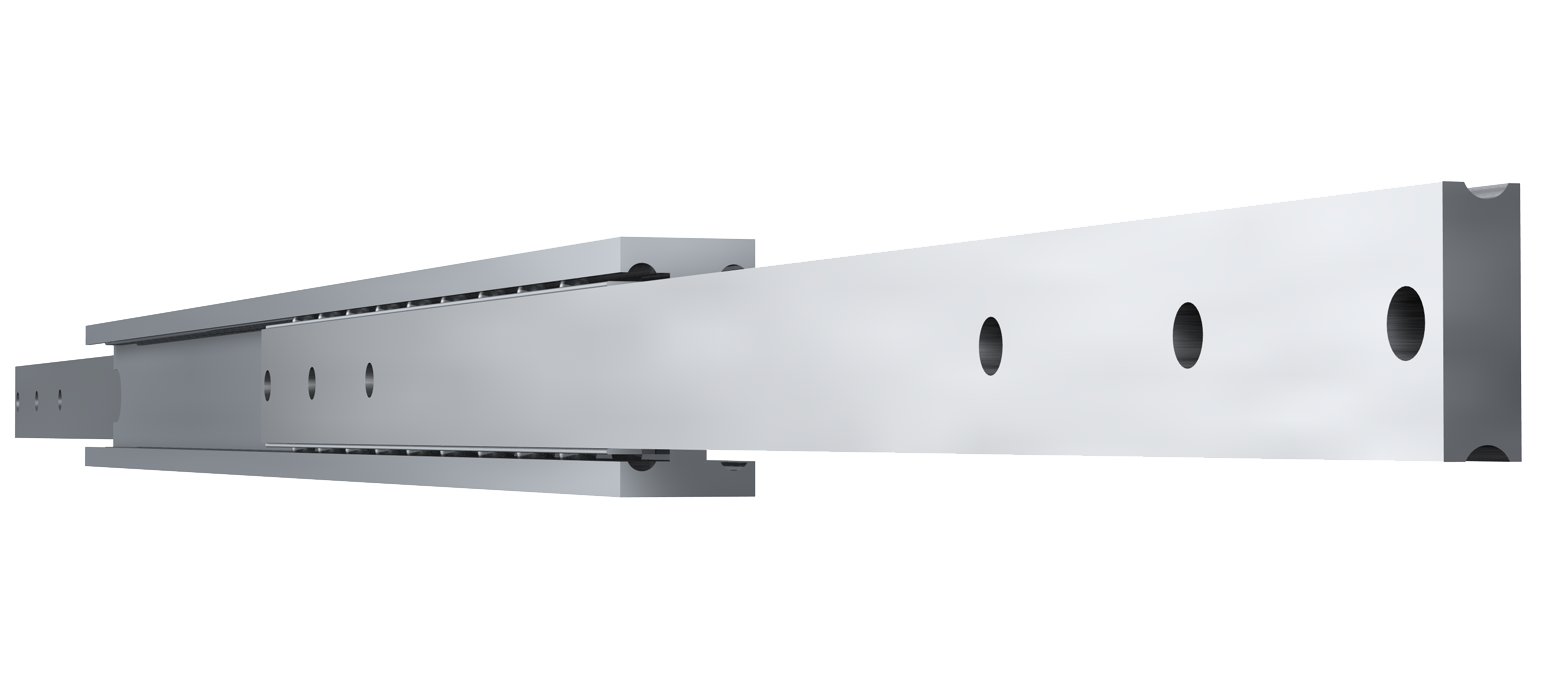

Guida telescopica industriale extra heavy-duty con design a doppia T, realizzata in acciaio trafilato a freddo. Questa guida a profilo pieno supporta un carico massimo di 350 kg (771,6 lbs).
Capacità di carico (*LC)
188 – 350 kg
Altezza
40 mm
Larghezza
24 mm
Fissaggio (lato armadio)
Metallo: M8
Legno: –
Fissaggio (lato cassetto)
Metallo: M8
Legno: –
| COD. ARTICOLO | LUNGHEZZA | CORSA | PORTATA |
| 13840S01 | 200 mm | 200 mm | 270 kg |
| 13840S02 | 250 mm | 250 mm | 280 kg |
| 13840S03 | 300 mm | 300 mm | 290 kg |
| 13840S04 | 350 mm | 350 mm | 300 kg |
| 13840S05 | 400 mm | 400 mm | 310 kg |
| 13840S06 | 450 mm | 450 mm | 320 kg |
| 13840S07 | 500 mm | 500 mm | 330 kg |
| 13840S08 | 550 mm | 550 mm | 350 kg |
| 13840S09 | 600 mm | 600 mm | 340 kg |
| 13840S10 | 650 mm | 650 mm | 320 kg |
| 13840S11 | 700 mm | 700 mm | 300 kg |
| 13840S12 | 750 mm | 750 mm | 290 kg |
| 13840S13 | 800 mm | 800 mm | 280 kg |
| 13840S14 | 850 mm | 850 mm | 270 kg |
| 13840S15 | 900 mm | 900 mm | 250 kg |
| 13840S16 | 950 mm | 950 mm | 230 kg |
| 13840S17 | 1000 mm | 1000 mm | 220 kg |
| 13840S18 | 1050 mm | 1050 mm | 210 kg |
| 13840S19 | 1100 mm | 1100 mm | 200 kg |
| 13840S20 | 1150 mm | 1150 mm | 190 kg |
| 13840S21 | 1200 mm | 1200 mm | 188 kg |
I fori svasati sono fori appositamente realizzati per consentire a viti o bulloni di rimanere a filo o al di sotto della superficie del materiale di base della guida. Vengono utilizzati per evitare il contatto tra gli elementi di fissaggio e le parti in movimento all’interno delle nostre guide, garantendo un funzionamento fluido e sicuro.
*LC: 188 – 350 KG
H: 40 MM
W: 24 MM
L: 200 – 1200 MM
T: 200 – 1200 MM
