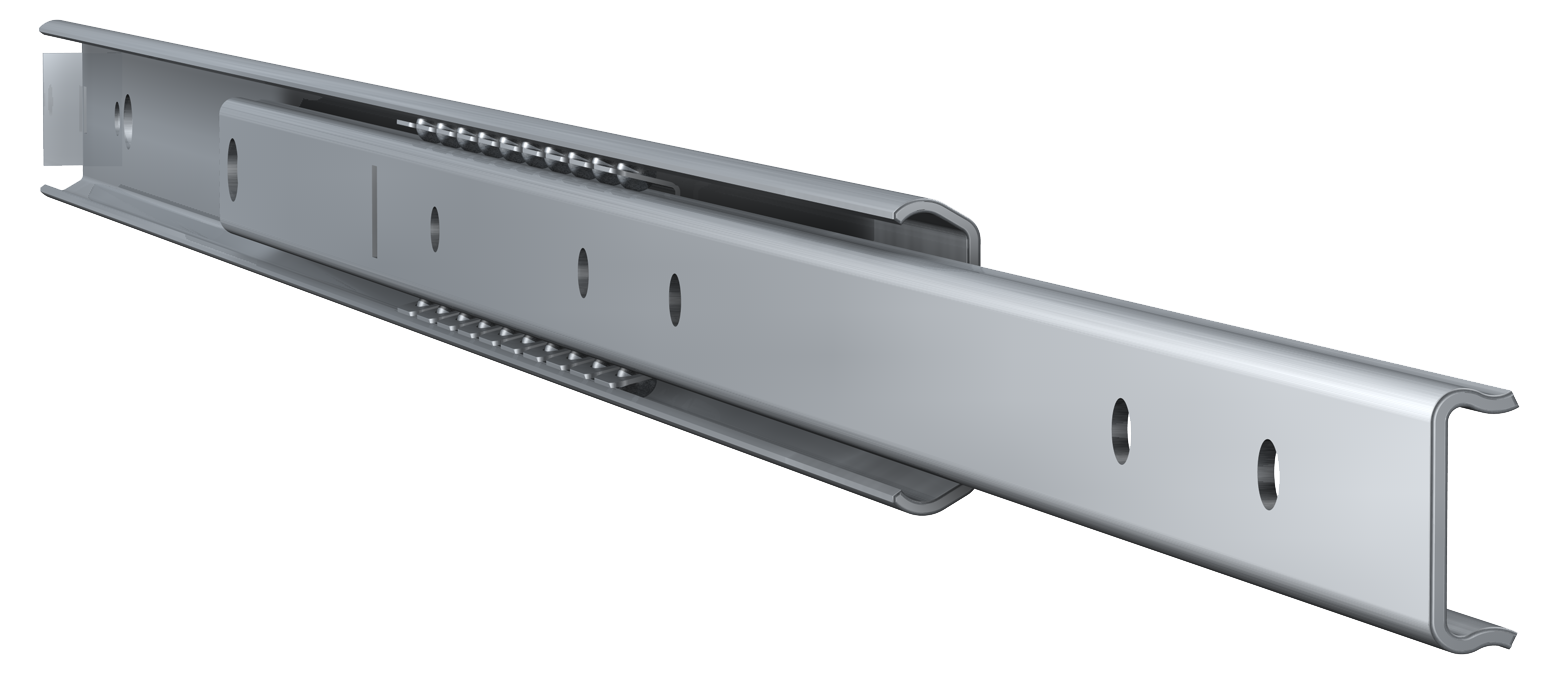

Guida telescopica a estrazione semplice con cuscinetti a sfera, in grado di supportare carichi fino a 28 kg (61,7 lbs). Particolarmente adatta per applicazioni come mobili da cucina, arredamento per negozi e altre applicazioni leggere.
Capacità di carico (*LC)
22 – 28 kg

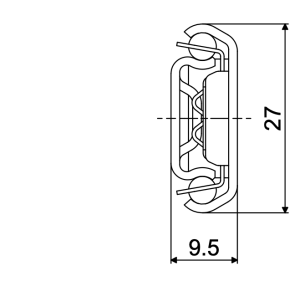

Altezza
27 mm
Larghezza
9.5 mm
Fissaggio (lato armadio)
Metallo: M4 / ISO 7380
Legno: 4.0 / DIN 7997
Fissaggio (lato cassetto)
Metallo: M4 / DIN 965
Legno: 3.5 / DIN 7997
| COD. ARTICOLO | LUNGHEZZA | CORSA | PORTATA |
| 109042F | 300 mm | 210 mm | 22 kg |
| 109043F | 350 mm | 240 mm | 26 kg |
| 109044F | 400 mm | 290 mm | 26 kg |
| 109046F | 500 mm | 370 mm | 28 kg |
I fori in una guida telescopica servono per fissare la guida sia alla superficie di montaggio o al mobile, sia al cassetto. Forniscono punti di ancoraggio per viti o bulloni, garantendo che la guida rimanga saldamente in posizione durante l’utilizzo. Inoltre, alcuni fori consentono regolazioni nella posizione, facilitando un allineamento preciso e un movimento fluido.
*LC: 22 – 28 KG
H: 27 MM
W: 9.5 MM
L: 300 – 500 MM
T: 210 – 370 MM
Quando avete una richiesta di design speciale su una guida lineare, potete co-progettarla insieme al nostro reparto di ricerca e sviluppo.
