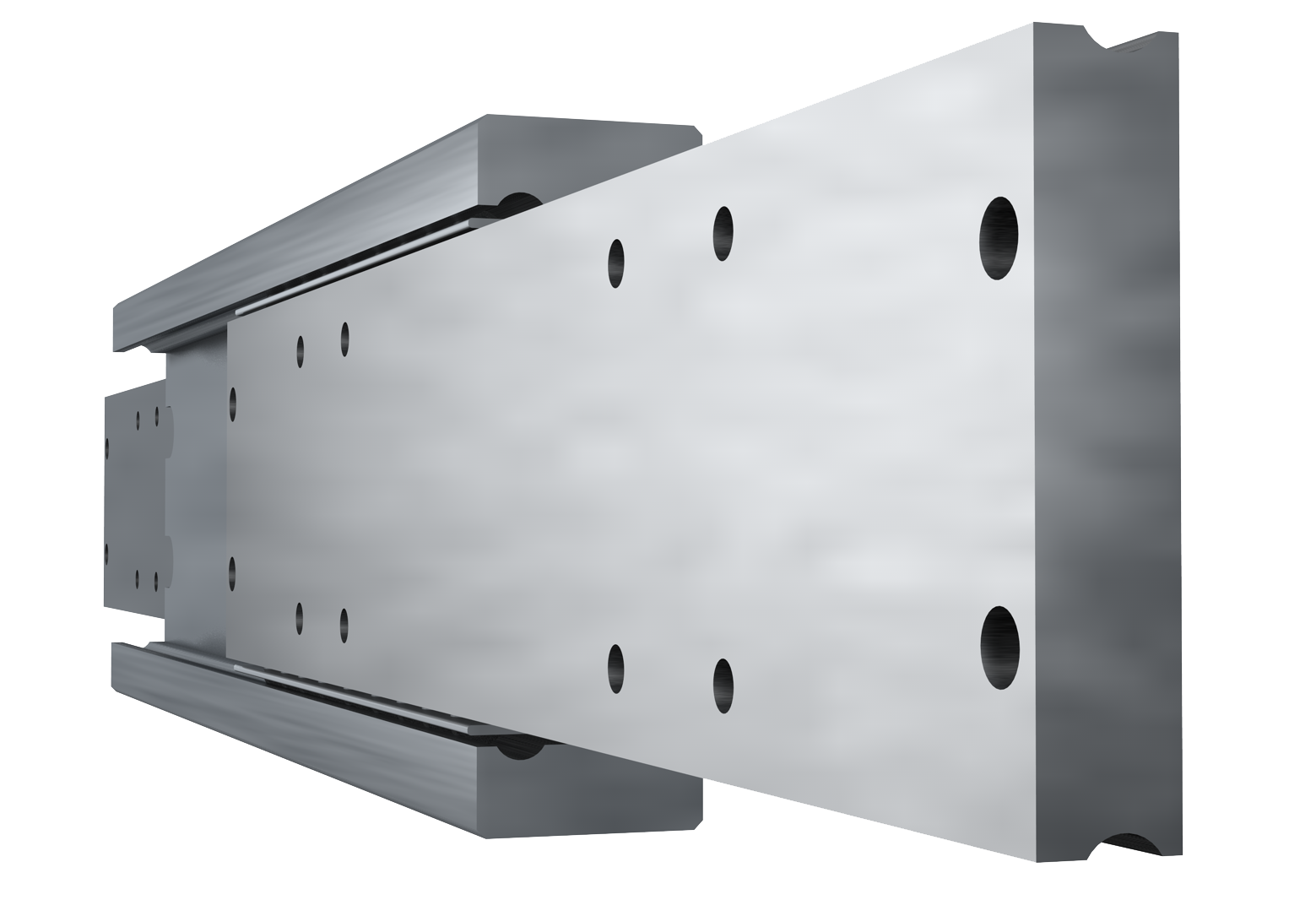

La guida telescopica a sfere industriale più grande e resistente della nostra linea Supreme Steel. Questo modello con design a doppia T offre un’estensione totale fino al 100% e supporta un carico massimo di 2410 kg (5313,1 lbs).
Capacità di carico (*LC)
1720 – 2410 kg
Altezza
150 mm
Larghezza
55 mm
Fissaggio (lato armadio)
Metallo: M10M12
Legno: –
Fissaggio (lato cassetto)
Metallo: M10M12
Legno: –
| COD. ARTICOLO | LUNGHEZZA | CORSA | PORTATA |
| 138150S03 | 300 mm | 300 mm | 1720 kg |
| 138150S04 | 350 mm | 350 mm | 1790 kg |
| 138150S05 | 400 mm | 400 mm | 1860 kg |
| 138150S06 | 450 mm | 450 mm | 1930 kg |
| 138150S07 | 500 mm | 500 mm | 2020 kg |
| 138150S08 | 550 mm | 550 mm | 2100 kg |
| 138150S09 | 600 mm | 600 mm | 2180 kg |
| 138150S10 | 650 mm | 650 mm | 2250 kg |
| 138150S11 | 700 mm | 700 mm | 2300 kg |
| 138150S12 | 750 mm | 750 mm | 2340 kg |
| 138150S13 | 800 mm | 800 mm | 2380 kg |
| 138150S14 | 850 mm | 850 mm | 2410 kg |
| 138150S15 | 900 mm | 900 mm | 2370 kg |
| 138150S16 | 950 mm | 950 mm | 2330 kg |
| 138150S17 | 1000 mm | 1000 mm | 2300 kg |
| 138150S18 | 1050 mm | 1050 mm | 2270 kg |
| 138150S19 | 1100 mm | 1100 mm | 2240 kg |
| 138150S20 | 1150 mm | 1150 mm | 2210 kg |
| 138150S21 | 1200 mm | 1200 mm | 2180 kg |
I fori svasati sono fori appositamente realizzati per consentire a viti o bulloni di rimanere a filo o al di sotto della superficie del materiale di base della guida. Vengono utilizzati per evitare il contatto tra gli elementi di fissaggio e le parti in movimento all’interno delle nostre guide, garantendo un funzionamento fluido e sicuro.

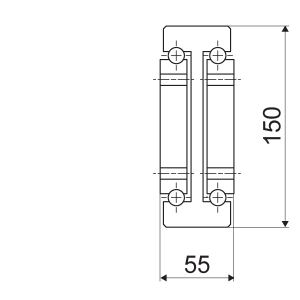

*LC: 1720 – 2410 KG
H: 150 MM
W: 55 MM
L: 300 – 1200 MM
T: 300 – 1200 MM
Quando avete una richiesta di design speciale su una guida lineare, potete co-progettarla insieme al nostro reparto di ricerca e sviluppo.
Date un’occhiata al nostro canale Youtube per vedere le funzionalità e le caratteristiche delle nostre guide telescopiche a sfera.
