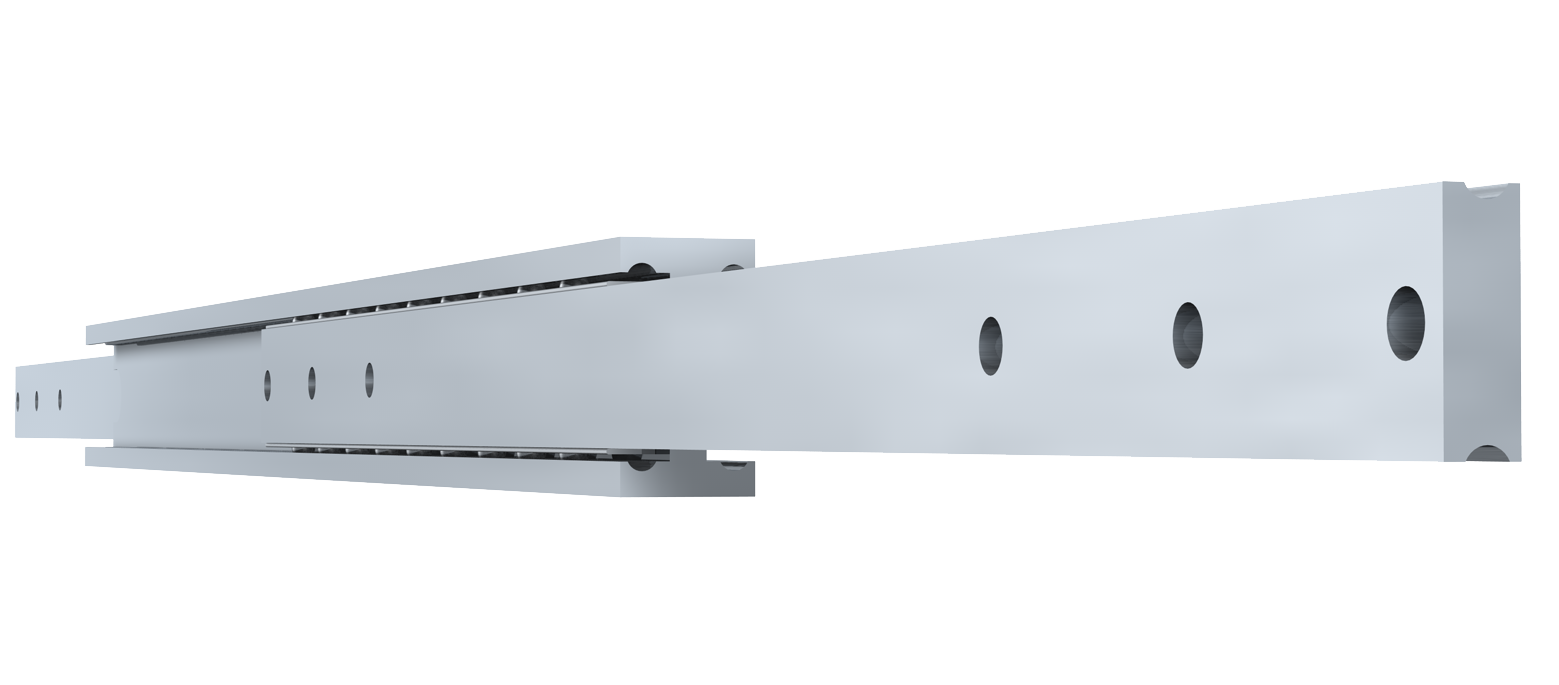

Guida telescopica a sfere in alluminio, extra heavy-duty, progettata per affrontare qualsiasi impiego gravoso, anche in ambienti difficili, all’aperto o umidi. Questa guida con design a doppia T supporta carichi fino a 125 kg (275,6 lbs).
Capacità di carico (*LC)
65 – 125 kg
Altezza
40 mm
Larghezza
24 mm
Fissaggio (lato armadio)
Metallo: M8
Legno: –
Fissaggio (lato cassetto)
Metallo: M8
Legno: –
| COD. ARTICOLO | LUNGHEZZA | CORSA | PORTATA |
| 13840S017 | 200 mm | 200 mm | 85 kg |
| 13840S027 | 250 mm | 250 mm | 90 kg |
| 13840S037 | 300 mm | 300 mm | 95 kg |
| 13840S047 | 350 mm | 350 mm | 100 kg |
| 13840S057 | 400 mm | 400 mm | 105 kg |
| 13840S067 | 450 mm | 450 mm | 110 kg |
| 13840S077 | 500 mm | 500 mm | 115 kg |
| 13840S087 | 550 mm | 550 mm | 120 kg |
| 13840S097 | 600 mm | 600 mm | 125 kg |
| 13840S107 | 650 mm | 650 mm | 120 kg |
| 13840S117 | 700 mm | 700 mm | 115 kg |
| 13840S127 | 750 mm | 750 mm | 110 kg |
| 13840S137 | 800 mm | 800 mm | 105 kg |
| 13840S147 | 850 mm | 850 mm | 100 kg |
| 13840S157 | 900 mm | 900 mm | 95 kg |
| 13840S167 | 950 mm | 950 mm | 90 kg |
| 13840S177 | 1000 mm | 1000 mm | 85 kg |
| 13840S187 | 1050 mm | 1050 mm | 80 kg |
| 13840S197 | 1100 mm | 1100 mm | 75 kg |
| 13840S207 | 1150 mm | 1150 mm | 70 kg |
| 13840S217 | 1200 mm | 1200 mm | 65 kg |
I fori svasati sono fori appositamente realizzati per consentire a viti o bulloni di rimanere a filo o al di sotto della superficie del materiale di base della guida. Vengono utilizzati per evitare il contatto tra gli elementi di fissaggio e le parti in movimento all’interno delle nostre guide, garantendo un funzionamento fluido e sicuro.
*LC: 65 – 125 KG
H: 40 MM
W: 24 MM
L: 200 – 1200 MM
T: 200 – 1200 MM
Quando avete una richiesta di design speciale su una guida lineare, potete co-progettarla insieme al nostro reparto di ricerca e sviluppo.
Date un’occhiata al nostro canale Youtube per vedere le funzionalità e le caratteristiche delle nostre guide telescopiche a sfera.
