Calcolo per il montaggio di un pistone a gas.
1 parte
Calcolo per il montaggio di un pistone a gas o molla a gas
Il Calcolo per il montaggio di una molla a gas, o pistone a gas, è un processo importante. Con i programmi di calcolo per il montaggio STABILUS, può essere scelta o progettata la molla a gas ottimale per il caso di applicazione specifico. A questo scopo sono necessari i seguenti dati relativi all’applicazione, ad esempio di un portellone:
- Dimensioni e peso
- Angolo di apertura da realizzare
- Punti di fissaggio per le molle a gas
Da questi dati si calcolano:
- la corsa A [mm]
- la lunghezza in estensione B [mm]
- la forza di estensione F 1 [N]
- la tecnica di attacco
In una seconda fase potrà essere deciso il carattere di estensione e di ammortizzamento desiderato.

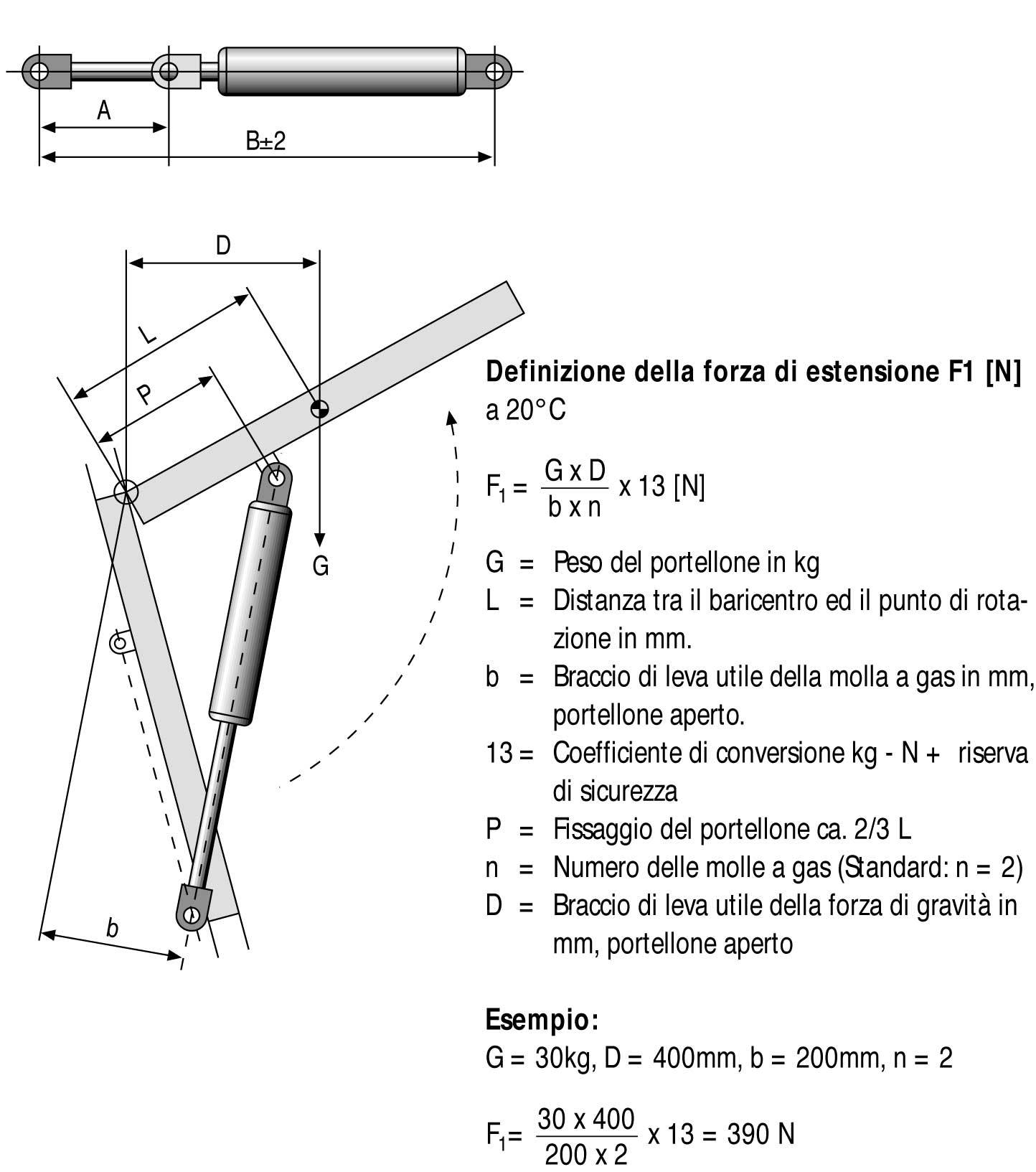

Per un rapido calcolo di massima e per la scelta del pistone a gas , o molla a gas, adatta presa dal programma standard può essere di aiuto la formula approssimata di seguito descritta e lo schizzo dell’applicazione.
Calcolo per il montaggio di una molla a gas
Impiego:
Le molle a gas o pistoni a gas devono essere tecnicamente adeguati agli specifici impieghi ai quali sono destinati, sulla base dei dati tecnici e dei disegni. Definite insieme a noi l’impiego e i relativi requisiti. I nostri consulenti saranno lieti di esservi ulteriormente d’aiuto.
Posizione di montaggio:
Le molle a gas si dovrebbero montare preferibilmente con l’asta del pistone rivolta verso il basso nella posizione di riposo, tranne che il loro montaggio non sia previsto indipendentemente dalla posizione. In questo modo si garantisce sempre una lubrificazione ottimale del sistema di guida e di tenuta.
Senza Inclinazione:
Per non compromettere la durata utile, le molle a gas non si devono inclinare nè essere sottoposti a piegature o forze trasversali. Per questo vi offriamo raccordi adeguati, come per es. i giunti angolari. In questo modo si garantisce un’articolazione priva di inclinazioni.
Sicurezza di funzionamento:
La sicurezza di funzionamento delle molle a gas è dovuta in maniera determinante alla superficie liscia dell’asta del pistone e alle guarnizioni che mantengono all’interno la pressione. Non sottoporre le molle a gas a piegature. Le molle a gas Stabilus non si devono montare se danneggiati da una successiva lavorazione meccanica. Le saldature delle molle a gas e le impurità, oppure i colori dell’asta del pistone, possono intaccare il funzionamento degli apparecchi. Evitare modifiche, manipolazioni, urti, sollecitazioni da trazione, riscaldamento, riverniciature o di rimuovere le etichette. Andate sul sicuro: non montate prodotti difettosi o non lavorati in maniera appropriata.
